工廠環境、重大危險源監控----完整方案

方案概述

基于XIoT技術的工廠環境監控分析系統，實時監測車間環境參數。參數異常，或出現險情時，發出聲光報警信號，采取緊急措施，發出緊急控制指令。

監測車間生產過程產生的，有毒有害、腐蝕性氣體（SO2，H2S，HF、CL2，HCL……）的濃度；

監測包裝材料等倉儲環境下的甲醛（CH2O）濃度；

檢測儲氣罐是否泄漏；

方案概述

監測充電房的氫氣、酸霧、溫濕度；化學品庫的可燃?xì)怏w、溫濕度；監測氮?dú)夤薨惭b點的氧氣濃度；

在鋰電池等危險品倉庫，安裝空氣采樣感煙火災探測器，監測倉儲環境的空氣成份，以便極早地發現火警隱情；

監測老化房溫度；

系統可方便、快速接入任何第三方監控設備、傳感器，采集信號、讀取數據并遠傳；

和第三方控制設備，如除塵、通風系統，直接聯動或通訊，大大降低除塵、通風的電能消耗。

方案概述

無線通信網絡： 選擇智能終端，作為系統的通信中樞。

智能終端，無線讀取智能傳感器的數據，進行協議轉換、處理、保存、就地顯示，通過有線，或無線的方式，推送數據至工廠數字化管理平臺；

智能終端保存數據至數據庫，即便對上通信中斷，數據也不丟失。通訊恢復續傳數據。

異常情況發生，如溫度突變，氣體泄漏等等，就地聲光報警，顯示報警信息；

以便相關人員對安全隱串采取緊急措施，避免出現意外，或即時控制狀況惡化。

方案概述

平臺管控： 智能終端，協議轉換、處理危險源狀態數據，上傳至工廠數字化平臺。

數字化平臺，計算、分析危險源的狀態數據，變化趨勢，判斷是否有潛在、隱性的問題存在；

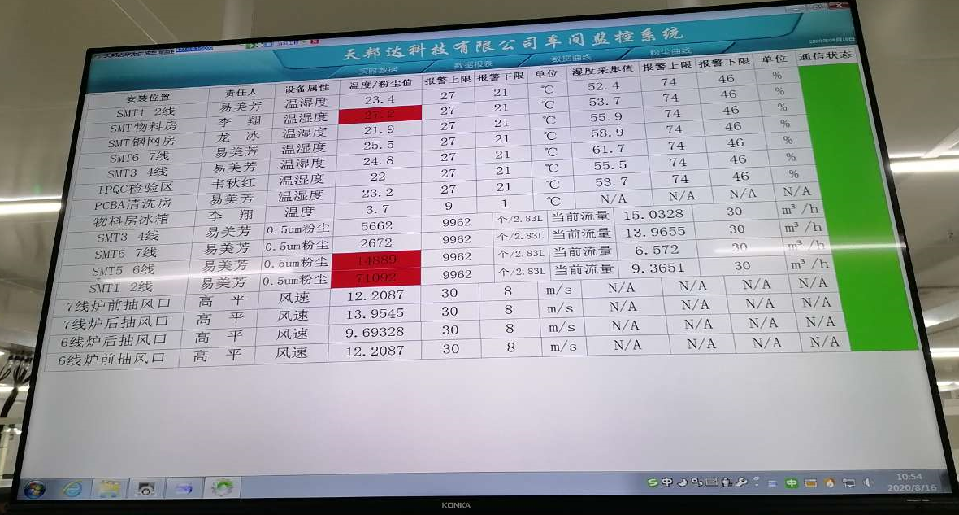

可視化展示分析結果；

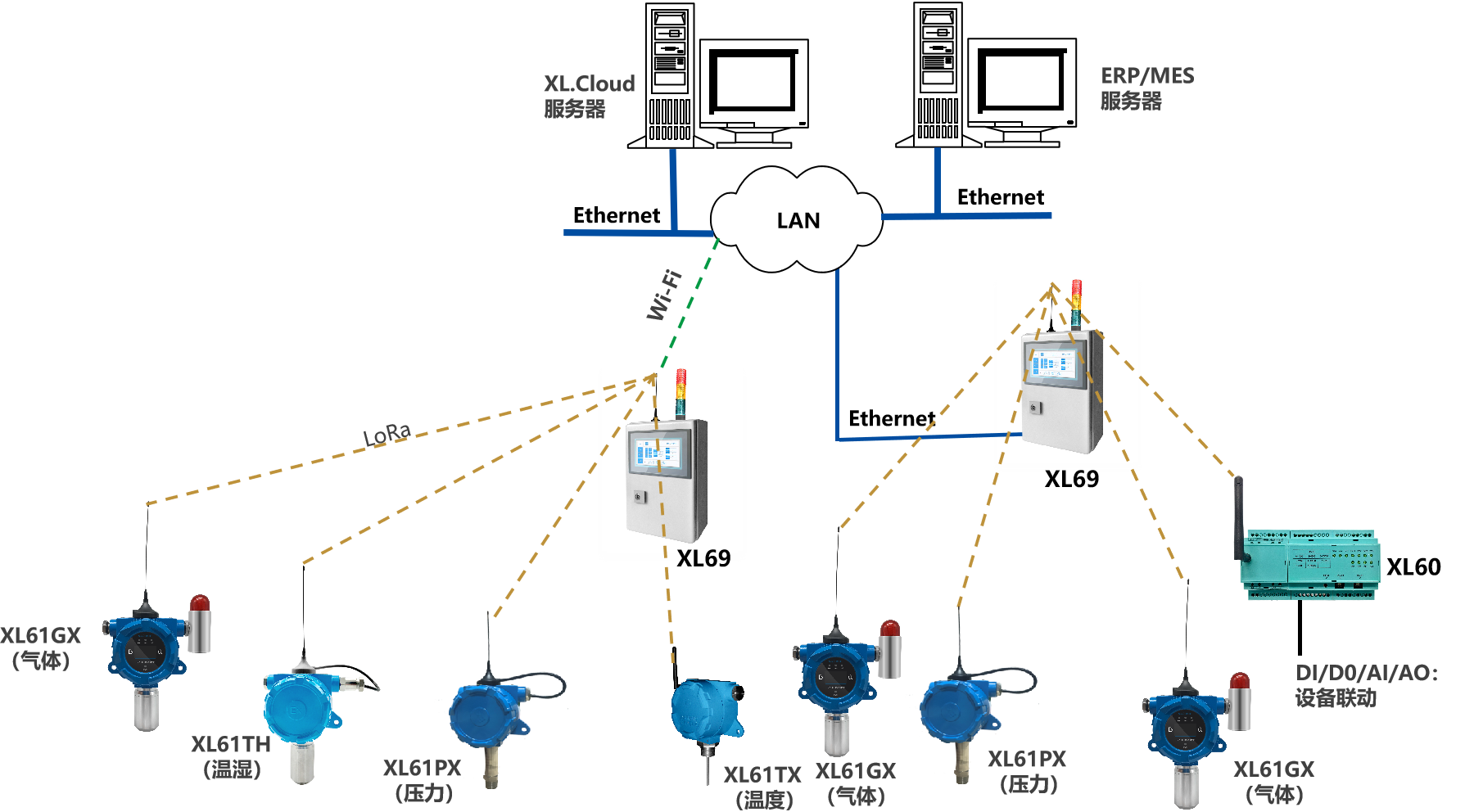

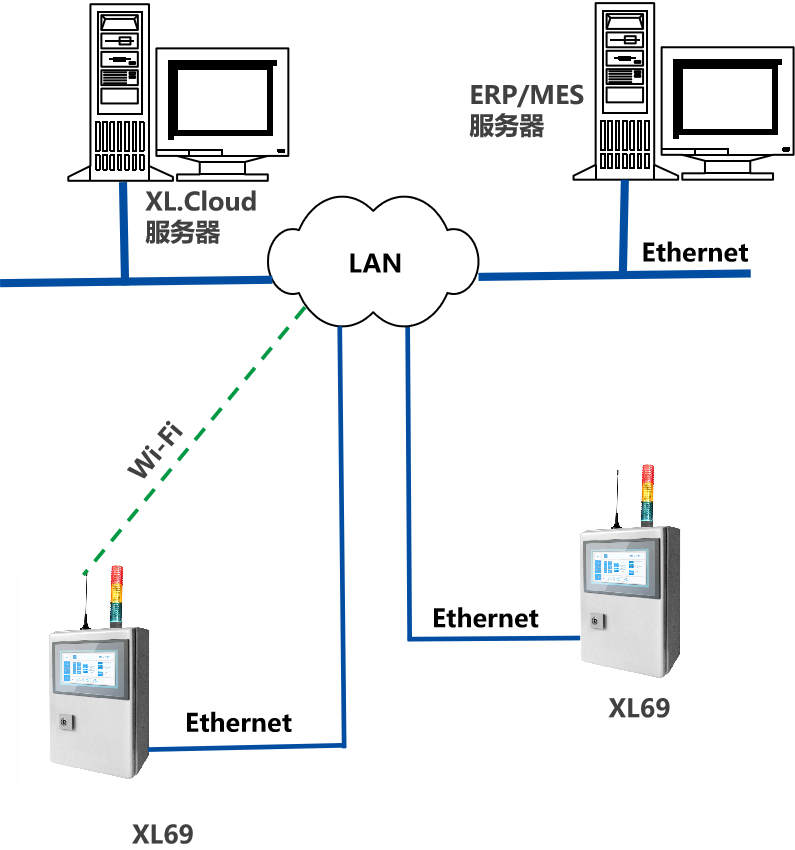

系統方案示意圖

危險源監控分析系統：由危險源狀態監測傳感器、智能終端、及工廠數字化平臺XL.Cloud軟件構成；

監測點獲取危險源狀態數據，傳至智能終端；

智能終端：協議轉換、處理、保存、顯示氣體濃度數據，上傳數據至XL.Cloud平臺；

XL.Cloud，和智能終端，可將數據推送至，MES、ERP等系統；

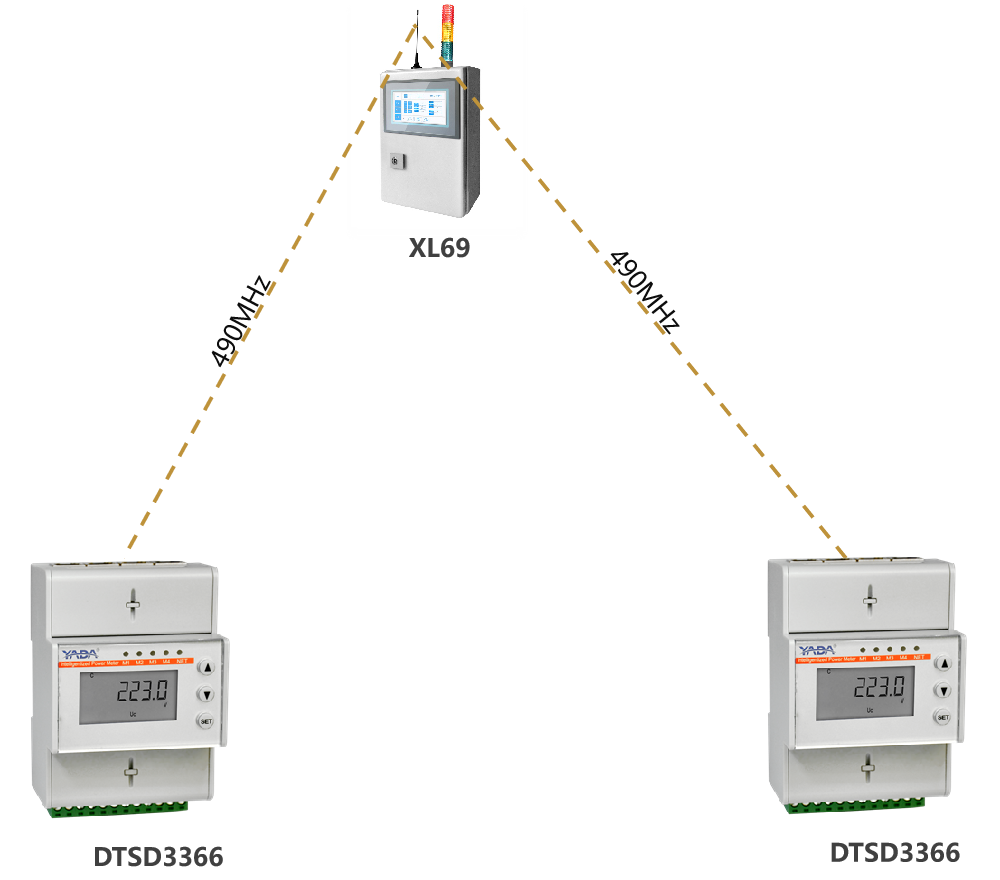

網絡技術參數：

無線頻段：490MHz（ 430-510MHz ），可提供不同國家地區規定的頻段 ；

適用于跨車間、廠房的無線傳輸；傳輸距離500m至10Km；

產品選型示意圖

IoT平臺：XL.Cloud，集成機器能耗、運行數據，環境、危險源數據，計算分析，數據可化展示，持續改進方案建議；

智能終端：XL69，協議轉換、數據處理、存貯；

智能傳感器：危險源參數監測，無線傳輸；

車間危險源監測方案

選擇XL61GX智能氣體傳感器，監測生產制造環節產生的有毒有害氣體，如SO2，H2S，HF、CL2，HCL等等氣體濃度；

按生產管理要求，智能終端安裝在現場監視點，在人員過道及出入口，安裝聲光報警器，出現緊急情況，及時提醒附近工作人員；

配置XL60智能采集裝置，聯動風機等環控設備；

庫房危險源監測方案

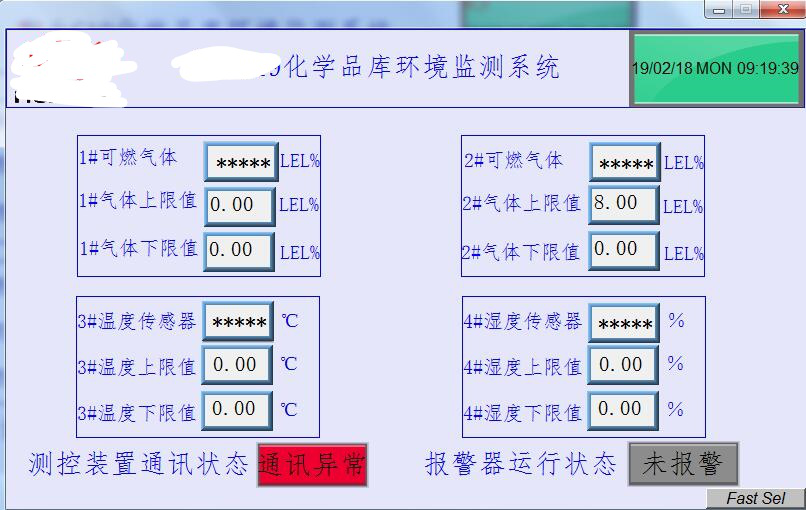

監測倉儲環境溫濕度、甲醛；充電房酸霧、H2、溫濕度；化學品庫溫濕度、可燃?xì)怏w；

選擇XL61GX系列智能氣體傳感器，監測酸霧、H2、甲醛、可燃?xì)怏w等氣體濃度；

選擇XL61TH智能溫濕度傳感器，監測環境溫、濕度；

危險罐監測方案

監測罐內壓力、溫度；

監測罐體周圍環境相應氣體濃度、溫度，是否氣體泄漏；

選XL61GX氣體傳感器，監測是否有氣體泄漏；

選XL61PX壓力傳感器，監測罐內介質壓力；

選XL61TX溫度傳感器，監測罐內介質溫度。

感煙火災探測器應用

在火災隱患比較大的倉儲環境，如鋰電池倉庫，包裝材料倉庫，選擇吸氣式感煙火災探測器，實時監控環境中煙霧濃度，分析判斷是否有火災隱患存在，提前預警；

XL69智能終端，直接采集感煙探測器的信號，無線上傳，遠程測試、復位煙霧探測器；

XL69智能終端發聯動信號；

老化房監測方案

監測老化房設備溫度，配電設備溫度、電流、電壓、功率；

老化架老化空間溫、濕度；

選XL51TS溫度傳感器，XL53TH溫濕度傳感器；

選DTSD3366智能電表，監測配電設備溫度，電流、電壓、功率等參數。

傳感器配置方案

氣體傳感器：氣體監測，選擇XL61GX智能氣體傳感器，監測危險源有毒有害氣體濃度，主要功能及技術參數如下：

監測參數：可按用戶要求提供相應氣體種類、量程、精度的氣體傳感器；

提供電化學、激光、半導體、紅外、PID等等原理的，進口，或國產品牌氣體探頭；

通信方式：支持LoRa或Wi-Fi傳輸；由于監測點多，分布廣，建議選擇LoRa通信；

電氣參數：工作電壓DC6-24V，功耗≤5W；可選電池或外接電源供電，氣體傳感器不適合選擇電池供電；

安裝：壁掛式固定，或是吸鐵古吸附式固定。

傳感器配置方案

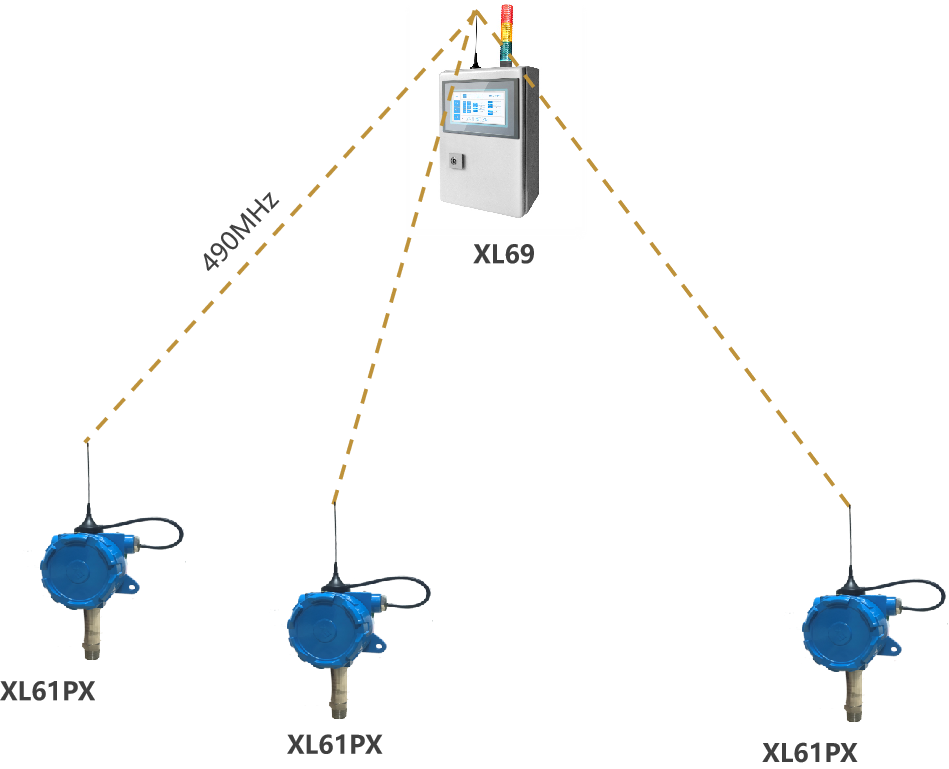

壓力傳感器：罐內壓力監測，選擇XL61PX智能壓力傳感器，主要功能及技術參數如下：

監測參數：量程可選，提供正壓、負壓產品：精度：±5%F.S；

通信方式：支持LoRa或Wi-Fi傳輸；由于監測點多，分布廣，建議選擇LoRa通信；

電氣參數：工作電壓DC6-24V，可選電池或外接電源供電；功耗≤0.2W，休眠電流≤20μA；

電池內置；可選大容量電池組外置；

安裝：螺紋固定安裝，接頭尺寸參數按要求提供。

傳感器配置方案

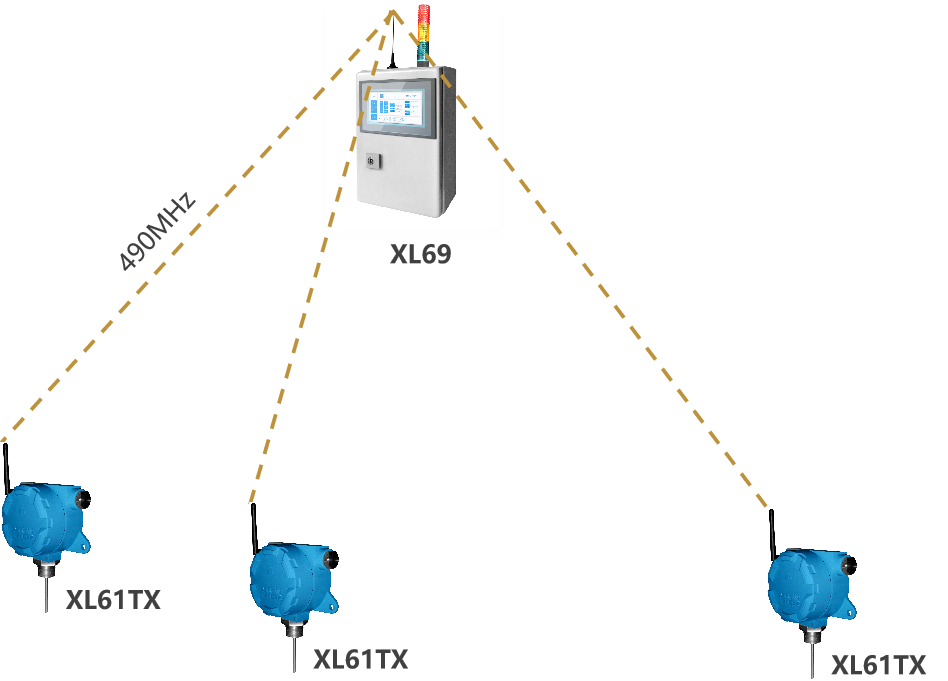

溫度傳感器：罐內、外溫度監測，選擇XL61TX智能溫度傳感器，主要功能及技術參數如下：

監測參數：量程，-200 ℃ -+200℃之間可選；精度，AA級；

通信方式：支持LoRa或Wi-Fi傳輸；由于監測點多，分布廣，建議選擇LoRa通信；

電氣參數：工作電壓DC6-24V，可選電池或外接電源供電；功耗≤0.2W，休眠電流≤20μA；

電池內置；可選大容量電池組外置；

安裝：螺紋固定安裝，接頭尺寸參數按要求提供。

傳感器配置方案

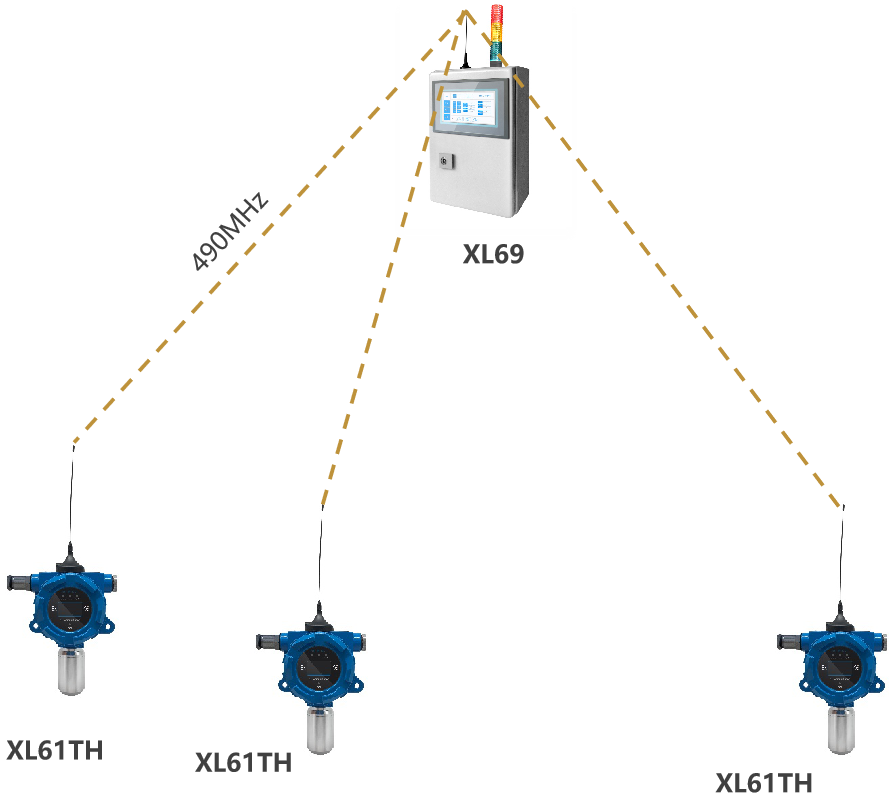

溫濕度傳感器：環境溫濕度監測，選擇XL61TH智能溫濕度傳感器，主要功能及技術參數如下：

監測參數：溫度，量程：-40～120℃，精度：±0.3℃；濕度，量程：0-100%RH精度：±3%RH；

通信方式：支持LoRa或Wi-Fi傳輸；由于監測點多，分布廣，建議選擇LoRa通信；

電氣參數：工作電壓DC6-24V，可選電池或外接電源供電；功耗≤0.2W，休眠電流≤20μA；

電池內置；可選大容量電池組外置；

安裝：壁掛式固定，或是吸鐵古吸附式固定。

傳感器配置方案

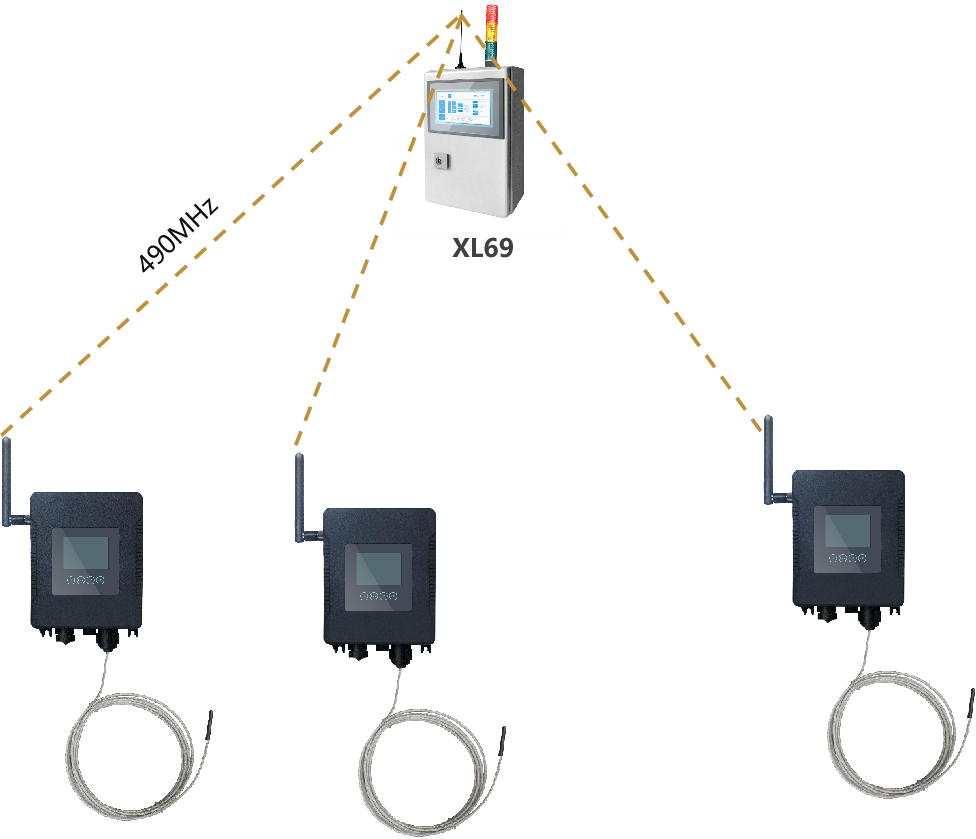

溫度傳感器：溫度監測，用于車間庫房，冷柜等物料存儲環境溫度監測，選用XL51TS智能溫度傳感器，主要功能及技術參數如下：

監測參數：溫度，量程可在-200 ℃ ～200℃之間選擇，精度：AA級；

通信方式：支持LoRa或Wi-Fi傳輸；由于監測點多，分布廣，建議選擇LoRa通信；

電氣參數：工作電壓DC6-24V，可選電池或外接電源供電；功耗≤0.2W，休眠電流≤20μA；

電池內置；可選大容量電池組外置；

安裝：壁掛式固定，或是吸鐵古吸附式固定。

智能電表配置

智能電表：配置廣東雅達為深圳信立科技訂制的DTSD3366三相多功能電表。配置方案如下：

通信方式選擇：DTSD3366智能電表，支持LoRa、NB、4G傳輸方式。選擇LoRa無線通信方式；

監測回路數： DTSD3366智能電表，支持監測1個回路或4個回路的用電參數。一臺機器有多個獨立用電單元時，選擇監測4回路配置的電表；

安裝接線：智能電表，安裝在機器控制柜內，用開口式電流互感器獲取電流信號，不動主回路接線，安裝簡單便捷；電壓輸入，要加加裝2A熔斷器。

智能終端配置

智能終端選擇XL69：

智能終端作為網絡中樞，無線讀取智能傳感器的數據，進行協議轉換、計算分析；

就地顯示、報警；

支持Ethernet、Wi-Fi，向IoT平臺XL.Cloud推送數據；

同時向多個平臺上推送數據；

支持MQTT、SOAP、API、Modbus等通信協議；

支持XL/9-RDS，以Redis方式向第三方系統推送數據；

支持XL/9-DB 數據庫協議，向MS SQL，MY SQL，ORACLE等數據庫推送數據。

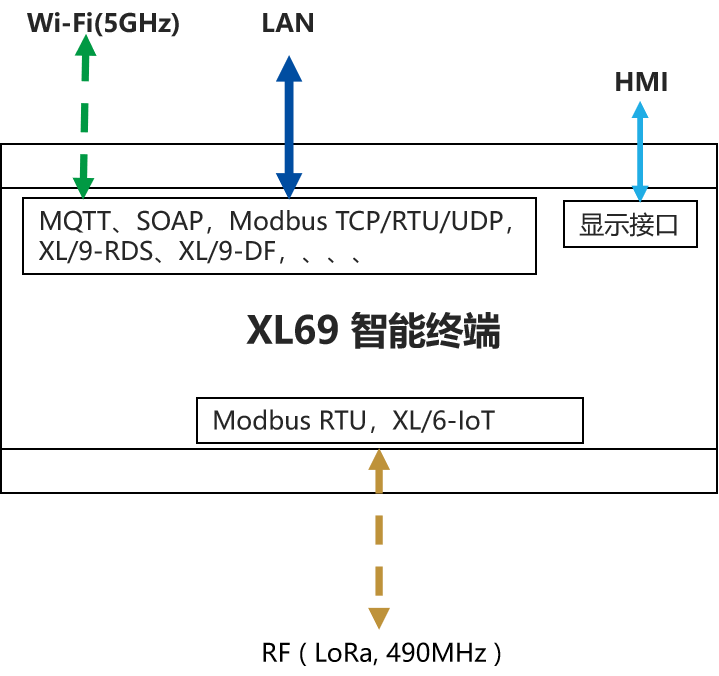

智能終端配置

技術參數：

Linux 操作系統，My SQL數據庫，XL.Smart應用軟件；

7（10）吋觸摸屏、聲光報警器；

構建一個LoRa通訊網絡；

配100/1000M以太網，Wi-Fi（5GHz ）；

支持MQTT、SOAP、API、Modbus等通信協議；

支持XL/9-RDS，以Redis方式向第三方系統推送數據；

支持XL/9-DB 數據庫協議，向MS SQL，MY SQL，ORACLE等數據庫推送數據。

工作電壓：AC220V或DC24V；功耗：≤20W。

IoT平臺配置

工廠數字化IoT平臺系統，選用XL.Cloud軟件，處理數據讀取，更高層級的計算、分析，數據存貯，數據可視化展示，生成各類分析報表，記錄，報警，優化、改善建議方案，等等。

支持Ethernet、Wi-Fi、LTE(4g)，等多種通信接口，從局域網、因特網獲取數據；

支持MQTT、SOAP、API、OPC、Modbus等通信協議、接口標準，獲取或交換數據；

IoT平臺XL.Cloud

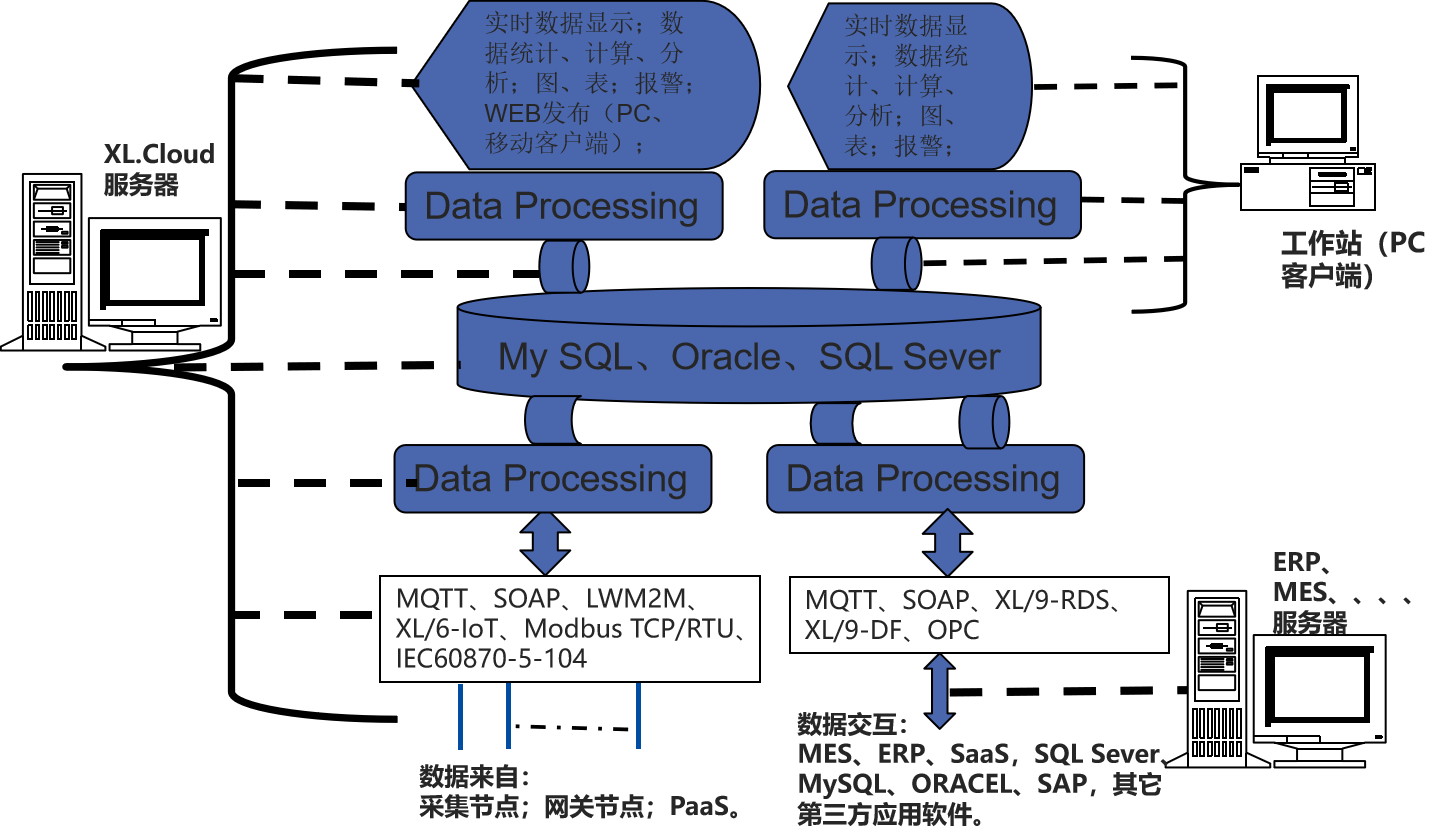

                                                                                                                      XL.Cloud 系統功能示意圖

企業級的，工業物聯網，SaaS云平臺；

XL.Cloud，是為工業企業用戶設計開發，針對 機器、設備運行數據計算分析的管理平臺，安裝在企業服務器，或第三方云服務器上。

中文、英文兩個不同的語言版本可選；

支持支持WIN Sever 2008、2012等以上版本操作系統；

支持支持MY SQL、SQL Server數據庫；

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入；

支持MQTT、SOAP，XL/6-IoT、XL/9-DB、XL/9-RDS，等等通信協議，并可和第三方數據庫，Oracle、SAP等交換數據；

支持10萬級采集節點并發；

項目實施

系統功能需求設計；

現場勘測，技術方案初定；監測點設計、確定；監測數量確定；功能需求溝通；

技術細節溝通、確定；安裝方式溝通、確認；

系統技術方案設計、確認；

項目施工方案、施工計劃溝通、確定；

軟件功能及界面設計，確認；

現場安裝、調試，運行；項目驗收；

系統運行、維護、檢修、維修。
