杭州某工廠能源數據采集管理

項目概述

隨著工廠生產水平的不斷提高，現代化、智能化、自動化的智能工廠建設得到了蓬勃發展。

工廠內的能源數據采集管理系統可以對工廠內部的水表、電表、天然氣表、蒸汽表等能源數據進行采集，通過無線傳輸?shù)姆绞綄⒉杉降臄?shù)據實時傳輸至智能網關，工廠內部網絡通過對智能網關數據的訪問（API）可以實現對工廠內部能源數據的監控，從而實現水、電、氣、熱“四表”遠程自動抄表、統計。該項目有效的解決了工廠的遠程自動抄表、統計、結算等問題。

項目?jī)r(jià)值

隨著本項目的實施，逐步實現了對工廠內部多種能源數據的自動采集，通過無線傳輸?shù)姆绞綄?shí)現的對數據的實時監控，可以保障數據的準確性。

同時又可以更好的減少傳統的人工抄表方式帶來的時間、人力等資源上的浪費，從而為企業節約更多的成本。

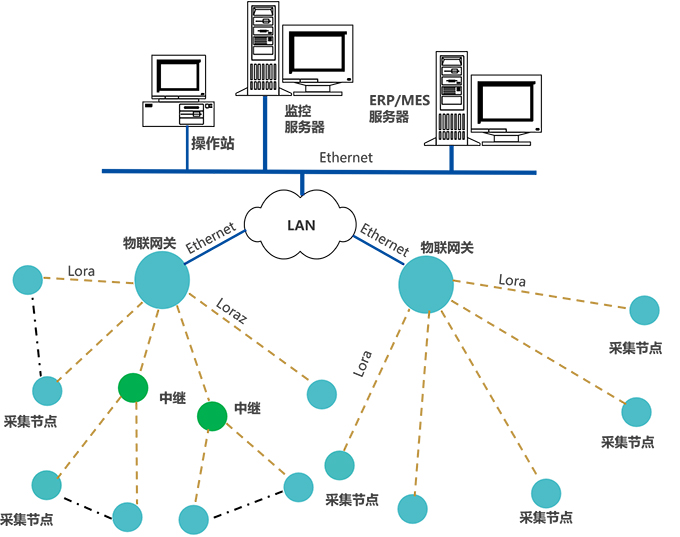

安裝示意圖

核心應用產品

1、XL90智能網關

?適用于構建小容量的傳感網絡

?構建星型或MESH傳感網絡

?構建433MHZ，490MHz，LoRa星型傳感網絡

?讀取網絡內傳感節點的數據，對數據進行協議轉換、處理、轉發

?支持ETHERNET、Wi-Fi、GPRS、RS485、4G、5G(WIFI)、NB-IOT等方式將數據上傳至監控中心服務器

?對下默認支持MODBUS RTU、MODBUS TCP、XL協議、電力645協議

?可支持用戶指定協議

?對上支持MODBUS RTU、MODBUS TCP、以及市場上物聯網協議（比如：MQTT，Redis，SOAP等）、API

?支持寫主流數據庫，比如：MYSQL、SqlServer、Oracle

?兼容性強，可以跟市場上大多數軟件平臺對接數據，并同時可以跟多個平臺交互數據，相互不影響

?XL90供電范圍：DC9-24V，功耗低9W左右

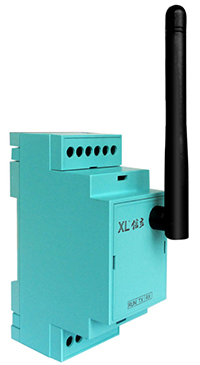

2、XL66智能轉換器

智能轉換器應用廣泛，便于系統改造：

?手機 APP 可以設置參數

?體積小，安裝、調試、使用、維護方便

多種通訊方式可選，構建適合的通訊網絡，滿足不同用戶的需求：

?支持 433MHZ，LoRa，GPRS,4G,NB-iot 等通訊方式

?構建自組網、自路由網絡

?構建星型網絡

?聯接多臺帶 RS485 的設備

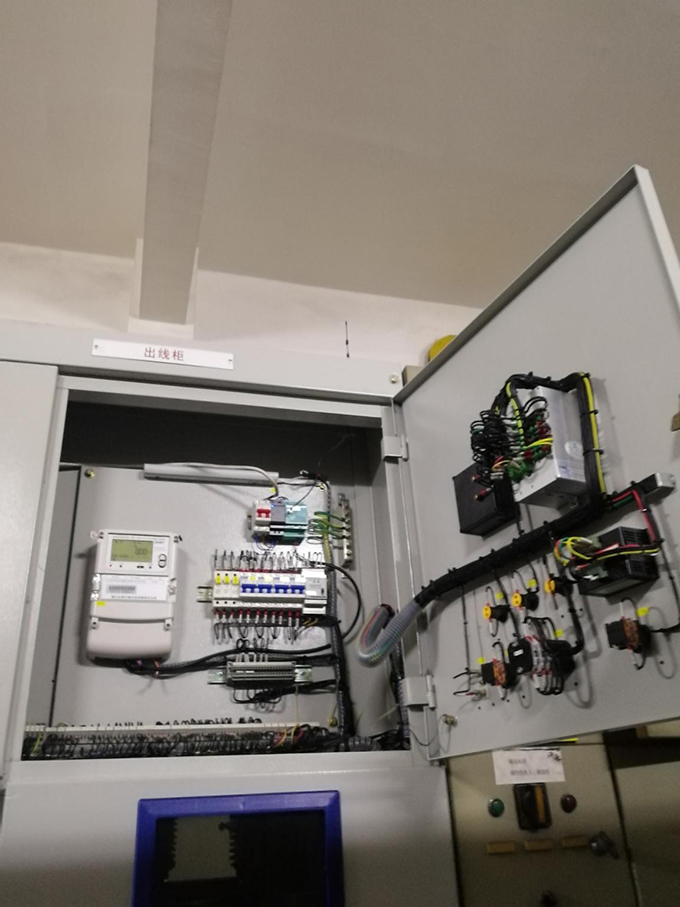

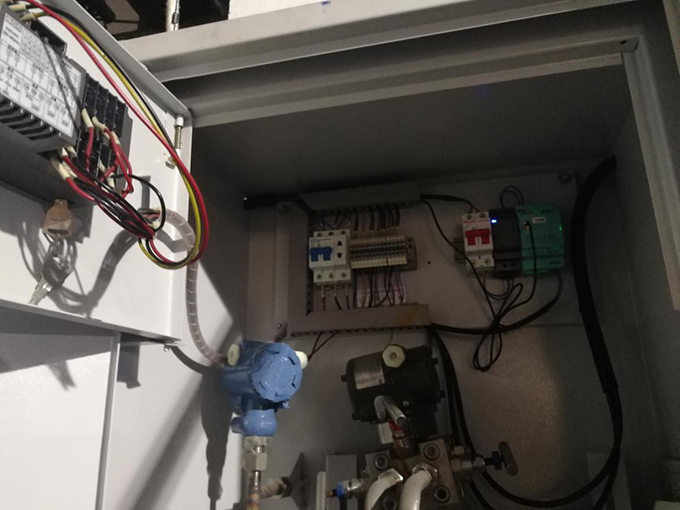

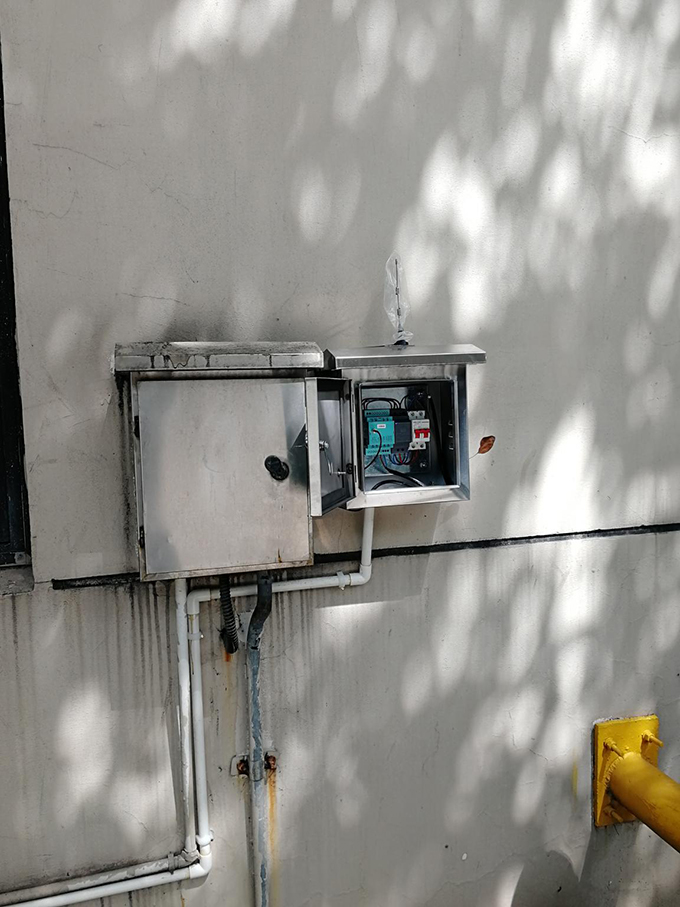

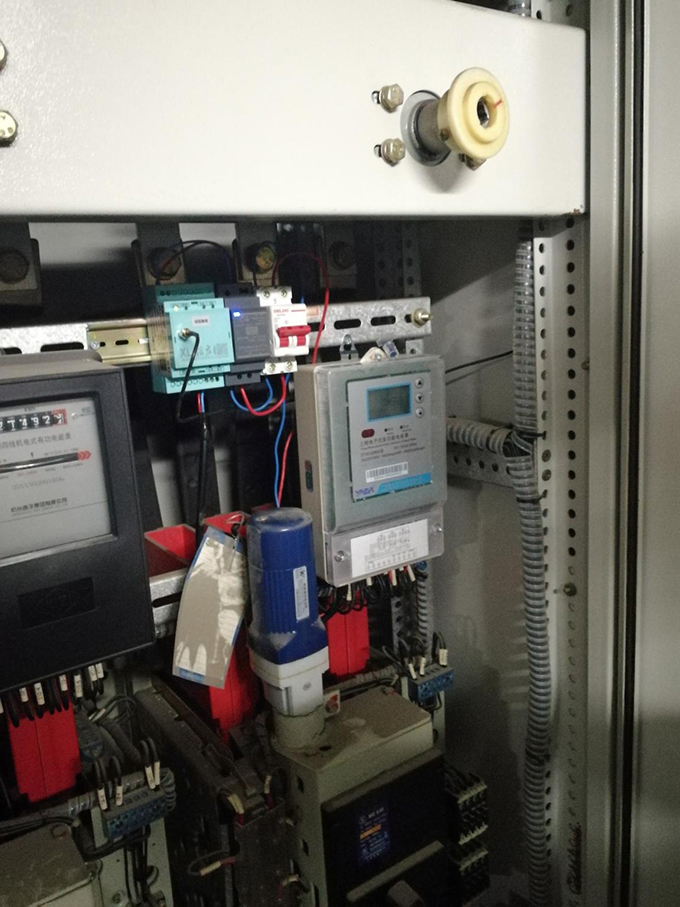

現場設備安裝
