XL66串口無線轉換器應用方案

一、XL66串口無線轉換器適用場景

在工廠生產過程監控系統中，帶RS485、232通信口的控制器、儀表，通常用電纜聯接，實現設備間的數據通信，但存在布線成本高、擴展性差、設備遷移困難等問題，亟需將系統升級成無線傳輸系統；

受距離或地理環境等因素影響，敷設電纜困難的場景，需要采用無線傳輸方式；

凡是帶RS485、232接口的設備，都可通過XL66串口無線轉換器，實現設備間的數據無線傳輸。

二、XL66串口無線轉換器功能應用

選擇XL66接入RS485/232口變送儀表、控制器等數字設備，通過無線傳輸數據。

用一對XL66無線通信，來代替兩臺串口設備之間的通信電纜聯接。

通信距離遠，安裝電纜、光纖不便，施工成本高的應用場景，選擇XL66轉無線通信，節省成本、節約工期，后續運行、維護也更加簡單、方便。

三、XL66串口無線轉換器應用方案

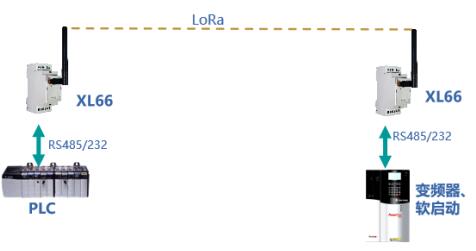

場景一：

PLC和控制設備的通信無線聯接

兩臺有通信接口的設備，一主一從，需通過無線連接通信。

解決方案：

將一對XL66分別與兩臺有RS485/232通信口的設備連接，實現這兩臺串口設備的無線連接、通信。

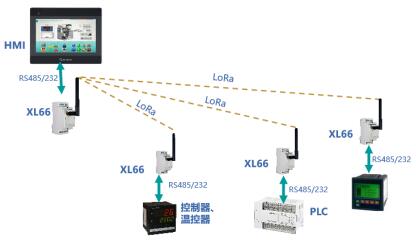

場景二：

觸摸屏需和多臺有通信接口的設備無線連接、通信。

解決方案：

一臺XL66與多臺XL66連接，實現一對多，RS485/232設備間無線通信。

四、XL66串口無線轉換器數據傳輸方式

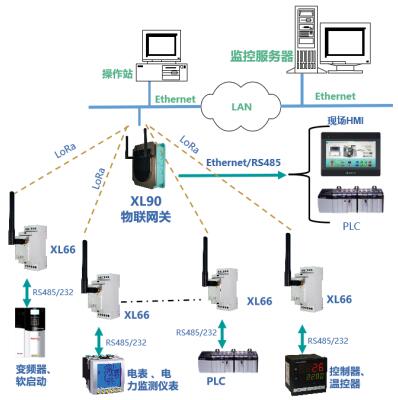

1、LoRa通信

XL66通信方式選擇LoRa時，須配XL90或XL95物聯網關，作為無線接收端。

網關通過以太網或RS485，上傳數據至監控平臺、PLC、觸摸屏、控制器等設備，支持MQTT、 Modbus、API、寫數據庫等通信協議。

應用場景：

工廠、車間、園區等場所，有RS485或232通信接口的控制器、二次儀表、變送器等，可通過XL66實現無線聯網。

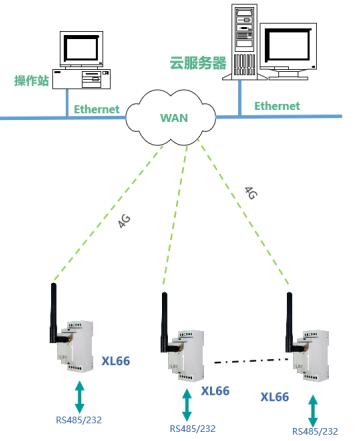

2、全網通4G

XL66通過4G通信，可將數據直接上傳至云服務器、公有云或私有云。

應用場景：

將分散安裝、運行的機器設備接入云平臺；

大型機械設備遠程運行監管，供水、供熱、排水等系統遠程監控，金融企業對大型設備、物資的監管，設備出租企業對設備的遠程運行監管。

五、XL66串口無線轉換器介紹

XL66串口無線轉換器，通過RS485或232接口連接串口設備，將有線通信轉無線通信，使得數據傳輸更加方便。

性能特點：

微功耗；

LoRa、4G、Wi-Fi，多種無線通信方式可選；

APP現場配置參數，使用簡單；

一臺XL66串口無線轉換器，可通過RS485總線，連接多臺設備。
