需求概述

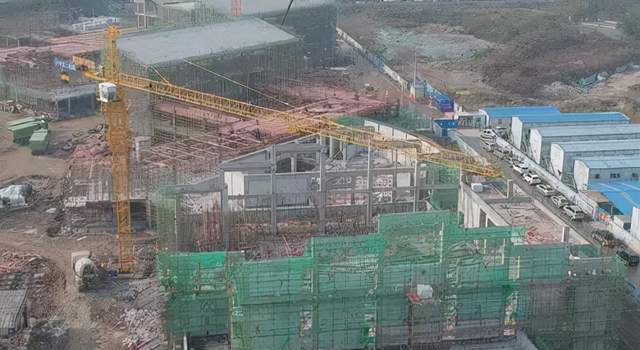

實時采集建筑工地施工設備的用電數據，上傳到云平臺；
實時監控工地宿舍用電情況，上傳數據到云平臺；
在云平臺建模，計算、分析、統計施工設備用電數據，工地宿舍人員用電數據，超出常規時，發出報警信息，及時通知相關工作人員；
對施工設備的用電數據進行分析，確保設備在經濟、高效的情況下運行，特別是確保設備不生產時，不處于待機、空載狀態，浪費電能，以及設備老化、故障時，負載增大，能耗增加，效率低時，也能第一時間被發現；
對工地宿舍的用電情況監控，確保宿舍無人時，所有用電設備已關，特別是關空調；
特別是空調在非正常時段開時，要判斷宿舍是否有人。
方案概述
構建一套建筑工地用電監控系統，實時采集、監管工地用電情況。
采集建筑工地施工設備的用電（電流、電壓、功率、電能、功率因數）數據，計算、分析施工設備的運行情況及電能消耗；
采集工地宿舍用電數據、用電時間段，實時監控工地宿舍是否處在非正常用電情況，特別是人外出，用電設備未關的情況；
監測點的數據，通過4G或NB，接入監控軟件系統平臺。
構建建筑工地用電監管系統軟件平臺；
用戶可自購服務器，建私有云服器及軟件平臺；也可租用，華為、阿里等公有云服務器，搭建自己的軟件平臺；也可租用信立XL.Cloud云平臺，直接使用；
監控平臺，從Internet(因特網)，讀取通過4G、NB，上傳的各監測點的用電數；
對獲取數據，建模，計算、統計、分析，生成歷史數據庫，實時展示數據，生成報表、曲線；
分析數據，判斷設備運行時間、效率、運行情況，施工設備是否經濟、高效，按要求運行；
員工宿舍是否按要求開、關電器，并將異常用電的宿舍及時段，用數據展示；
數據異常時，向相關人員發出報警信息，生成報警記錄；
系統網絡方案示意圖
施工設備的用電監測點，設置在每臺施工設備的配電箱或配電柜，在每個監測點安裝1臺無線電能表，通過NB或4G，上傳用電數據至監控服務器；
對于施工宿舍的用電監測，每間宿舍安裝1臺電能表和1臺無線智能采集裝置，判斷宿舍是否有人，同時采集宿舍的用電數據，通過NB或4G，上傳至監控服務器。
系統方案及選型示意圖
說明：XL65無線采集裝置，除采集電表數據遠傳外，還判斷宿舍內是否有人。
XL.Cloud軟件平臺介紹
監控系統軟件平臺，用戶可選擇自己或第三方的應用軟件平臺；
也可根據系統規模，選擇深圳信立科技的XL.View、XL.Cloud監控系統軟件平臺；
也可選擇租用，深圳信立科技的XL.Cloud公有云平臺。
XL.Cloud云平臺，基于阿里云服務器，XL.Cloud云軟件系統；
用戶通過Internet，瀏覽、訪問授權范圍內的數據，收到報警信息、信號，并執行功能操作；
XL.Cloud應用軟件，通過Internet，向第三方平臺系統，轉發、推送約定的數據。
平臺軟件XL.Cloud
企業級的，工業物聯網， SaaS云平臺
XL.Cloud，是為工業企業用戶設計開發，對機器運行管控的平臺軟件，安裝在企業服務器，或第三方云服務器上。
支持支持WIN Sever 2008、2012等以上版本操作系統；
支持支持MY SQL、SQL Server數據庫；
支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入；
支持MQTT、LWM2M、SOAP，XL/6-IoT、XL/9-DB、XL/9-RDS、API，等等通信協議，并可和第三方數據庫，Oracle、SAP等交換數據；
支持10萬級采集節點并發；
IoT平臺XL.Cloud
企業級的，工業物聯網，SaaS云平臺
XL.Cloud，是為工業企業用戶設計開發，針對 機器、設備運行數據計算分析的管理平臺，安裝在企業服務器，或第三方云服務器上。
支持支持WIN Sever 2008、2012等以上版本操作系統；
支持支持MY SQL、SQL Server數據庫；
支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入；
支持MQTT、SOAP，XL/6-IoT、XL/9-DB、XL/9-RDS，等等通信協議，并可和第三方數據庫，Oracle、SAP等交換數據；
支持10萬級采集節點并發；
